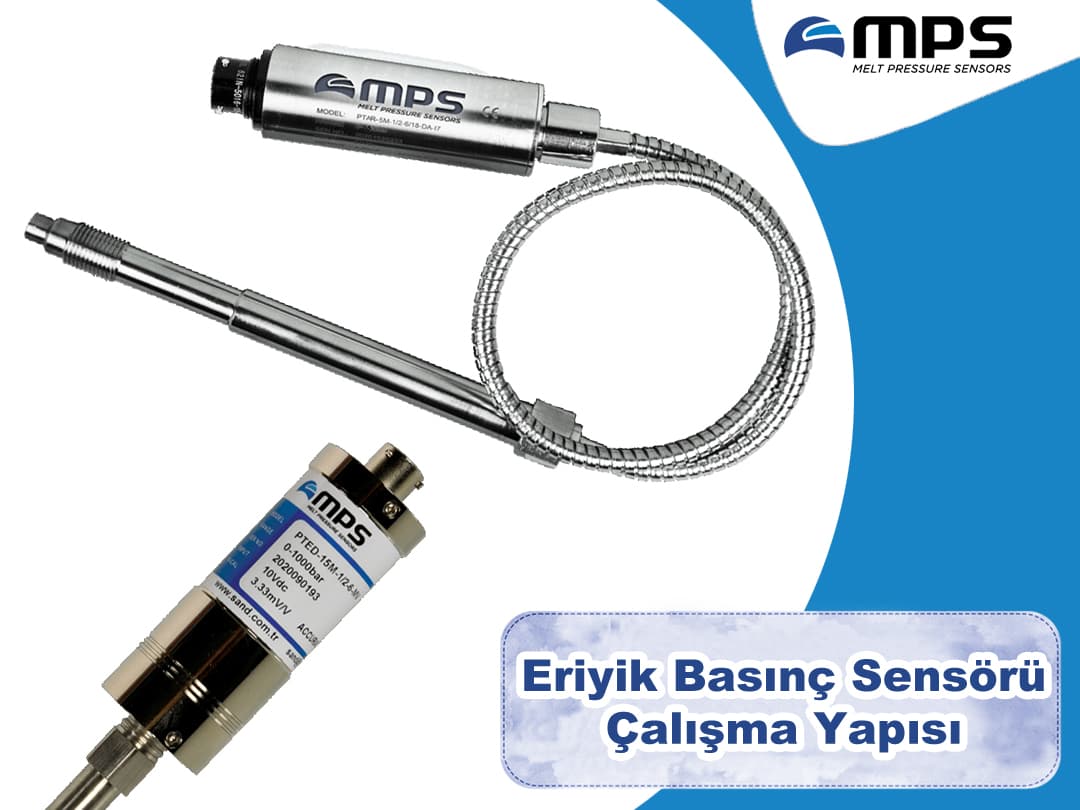

Eriyik Basınç Sensörü Çalışma Yapısı
Eriyik basınç sensörleri, bir sıvının veya gazın basıncını ölçmek için kullanılan cihazlardır. Bu sensörler genellikle endüstriyel uygulamalarda, otomotiv sektöründe, tıbbi cihazlarda ve diğer birçok alanda kullanılır. Eriyik basınç sensörlerinin çalışma yapısı, temel olarak birkaç ana bileşenden oluşur.
-
Basınç algılayıcı: Eriyik basınç sensörlerinde kullanılan yaygın bir basınç algılayıcı tipi, kapasitif bir algılayıcıdır. Bu algılayıcı, iki paralel metal plaka arasına yerleştirilen ve basınca maruz kalan bir diyaframı içerir. Basınç değiştikçe, diyaframın eğilmesi nedeniyle plakalar arasındaki kapasitans değişir. Bu değişiklik, elektronik devre tarafından algılanır ve basınç değerine dönüştürülür.
-
İletişim ve güç devresi: Eriyik basınç sensörleri, ölçülen basınç verilerini iletmek ve enerji sağlamak için bir iletişim ve güç devresine sahiptir. Bu devre, algılayıcıdan gelen sinyalleri işleyerek ölçülen basınç değerini belirler ve bir çıkış sinyali üretir.
-
Muhafaza: Eriyik basınç sensörleri, algılayıcıyı ve devreleri korumak için bir muhafaza içerir. Bu muhafaza, sensörün dış etkilere karşı dayanıklılığını artırır ve sızdırmazlık sağlar. Ayrıca, sensörün ortama doğru şekilde yerleştirilmesini sağlamak için montaj delikleri veya bağlantı noktaları da içerebilir.
-
Bağlantılar: Eriyik basınç sensörleri, ölçülen basınç verilerini bir kontrol sistemi veya veri toplama birimine iletmek için genellikle elektriksel bağlantılar sağlar. Bu bağlantılar, genellikle teller veya konektörler aracılığıyla gerçekleştirilir.
Eriyik basınç sensörü çalışma prensibi olarak, eriyik basınç sensörleri, basınca maruz kalan bölgeyle algılayıcı arasındaki basınç farkını ölçer. Bu basınç farkı, kapasitif algılayıcıdaki kapasitans değişikliğini tetikler ve devre tarafından işlenerek ölçülen basınç değerine dönüştürülür. Bu dönüştürülen değer daha sonra çıkış sinyali olarak kullanılabilir veya bir kontrol sistemiyle iletişim kurmak için kullanılabilir.
